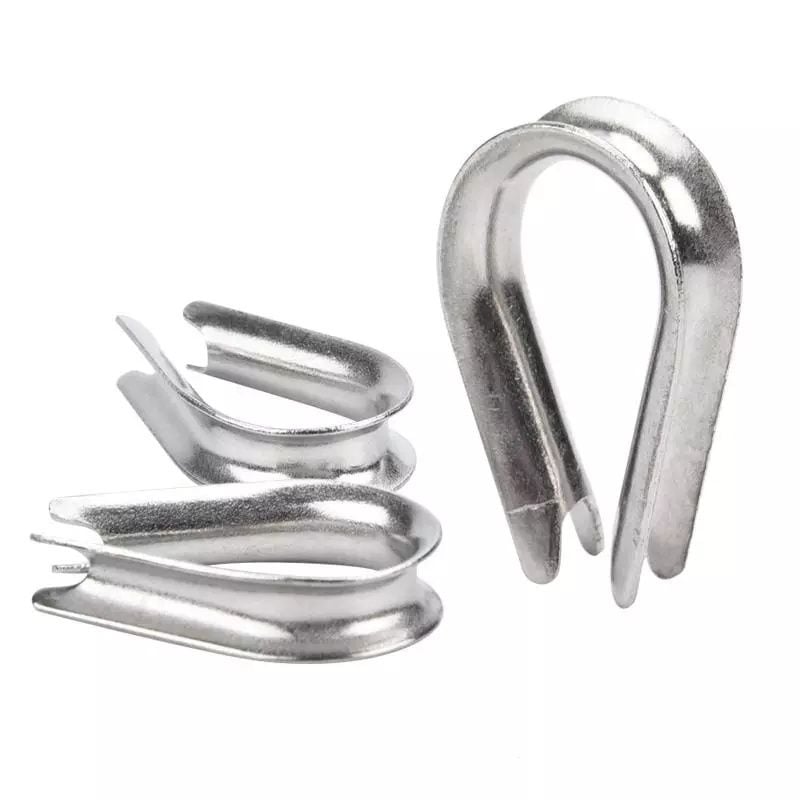

Steel Wire Rope Thimble

Giới Thiệu Về Steel Wire Rope Thimble

Trong các hệ thống nâng hạ, rigging và kết nối dây cáp thép, việc bảo vệ các điểm uốn cong của dây cáp là yếu tố rất quan trọng để đảm bảo độ bền và an toàn. Một trong những phụ kiện được sử dụng phổ biến cho mục đích này chính là Steel Wire Rope Thimble – lót bảo vệ vòng cáp thép.

Wire rope thimble là một phụ kiện kim loại có hình dạng cong giống chữ U hoặc giọt nước, được đặt vào bên trong vòng cáp thép (wire rope eye). Bộ phận này giúp giữ hình dạng của vòng cáp, đồng thời bảo vệ các sợi cáp khỏi bị mài mòn, nghiền nát hoặc biến dạng tại điểm kết nối.

Chính vì vậy, steel wire rope thimble trở thành phụ kiện không thể thiếu trong các hệ thống sling cáp thép, giúp đảm bảo độ bền của dây cáp và nâng cao độ an toàn khi vận hành.

Cấu Tạo Của Steel Wire Rope Thimble

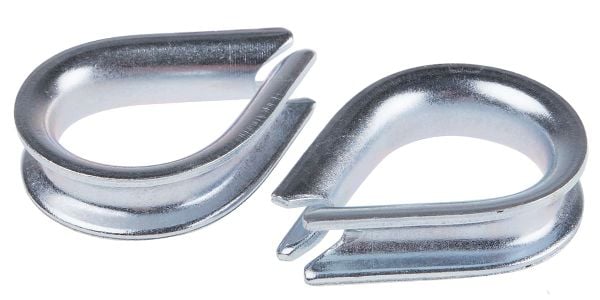

Thân Thimble

Phần chính của thimble là thân kim loại có dạng cong, được thiết kế để vừa khít với vòng dây cáp. Thimble thường có một rãnh lõm chạy dọc theo thân để:

• giữ dây cáp nằm đúng vị trí
• phân bố lực đều lên dây cáp
• tránh hiện tượng dây bị trượt khỏi vị trí

Thiết kế này giúp bảo vệ dây cáp khỏi lực ma sát khi kết nối với móc hoặc shackle.

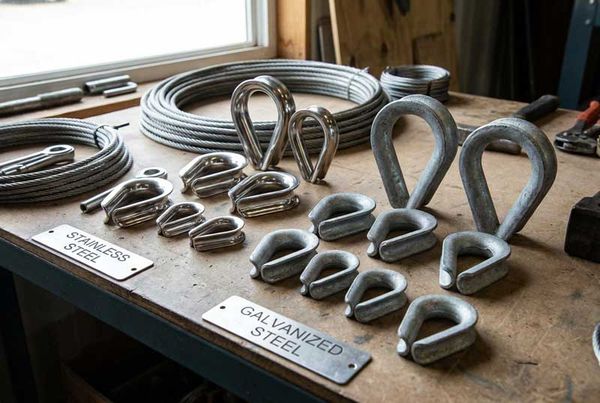

Vật Liệu Sản Xuất

Wire rope thimble thường được sản xuất từ nhiều loại vật liệu khác nhau tùy theo mục đích sử dụng.

• Thép Carbon: Thimble bằng thép carbon có độ bền cao và thường được sử dụng trong các ứng dụng nâng hạ công nghiệp.
• Thép Mạ Kẽm: Loại thimble này được phủ lớp kẽm giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ khi sử dụng ngoài trời.
• Thép Không Gỉ (Inox): Thimble inox thường được sử dụng trong môi trường biển hoặc môi trường hóa chất vì có khả năng chống gỉ rất tốt.

Nguyên Lý Hoạt Động Của Wire Rope Thimble

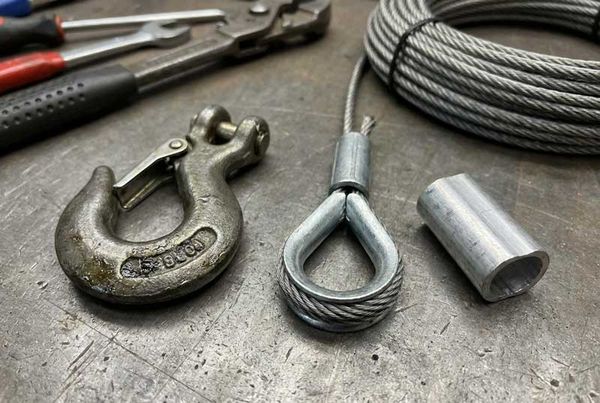

Khi sử dụng thimble, dây cáp thép sẽ được uốn thành vòng và đặt quanh phần thân cong của thimble. Sau đó, vòng cáp sẽ được cố định bằng:

• ferrule ép cáp
• kẹp cáp thép
• hoặc phương pháp swaging

Thimble đóng vai trò như một bộ khung bảo vệ, giúp giữ cho vòng cáp luôn có bán kính uốn hợp lý và tránh bị nghiền nát khi chịu lực. Ngoài ra, thimble còn giúp phân bố lực đều trên dây cáp, giảm tập trung ứng suất tại điểm uốn, từ đó tăng tuổi thọ của dây cáp.

Đặc Điểm Nổi Bật Của Steel Wire Rope Thimble

Bảo Vệ Dây Cáp Khỏi Mài Mòn

Một trong những chức năng quan trọng nhất của thimble là bảo vệ dây cáp khỏi ma sát tại điểm kết nối. Nếu không có thimble, dây cáp có thể bị:

• mài mòn
• nghiền nát
• gãy sợi

Việc sử dụng thimble giúp kéo dài tuổi thọ của dây cáp và giảm chi phí bảo trì.

Giữ Hình Dạng Vòng Cáp

Thimble giúp giữ cho vòng cáp luôn ổn định và không bị biến dạng khi chịu lực. Điều này đặc biệt quan trọng trong các hệ thống nâng hạ tải trọng lớn.

Phân Bố Lực Đều Trên Dây Cáp

Nhờ thiết kế cong, rãnh dẫn dây, thimble giúp phân bố lực đều trên dây cáp, tránh tập trung lực tại một điểm. Điều này giúp giảm nguy cơ đứt cáp trong quá trình vận hành.

Tăng Độ An Toàn Cho Hệ Thống Nâng Hạ

Thimble giúp đảm bảo rằng dây cáp không bị trượt hoặc biến dạng tại điểm kết nối. Nhờ đó, hệ thống nâng hạ trở nên an toàn và ổn định hơn.

Các Loại Wire Rope Thimble Phổ Biến

Standard Thimble

Đây là loại thimble phổ biến nhất, thường được sử dụng trong các ứng dụng rigging thông thường. Loại này có thiết kế đơn giản và chi phí thấp.

Heavy Duty Thimble

Heavy duty thimble có cấu trúc dày hơn và được thiết kế để chịu tải trọng lớn. Loại này thường được sử dụng trong các hệ thống nâng hạ công nghiệp.

Solid Thimble

Solid thimble được đúc từ thép nguyên khối, có độ bền rất cao và thường được sử dụng trong các ứng dụng chịu lực lớn.

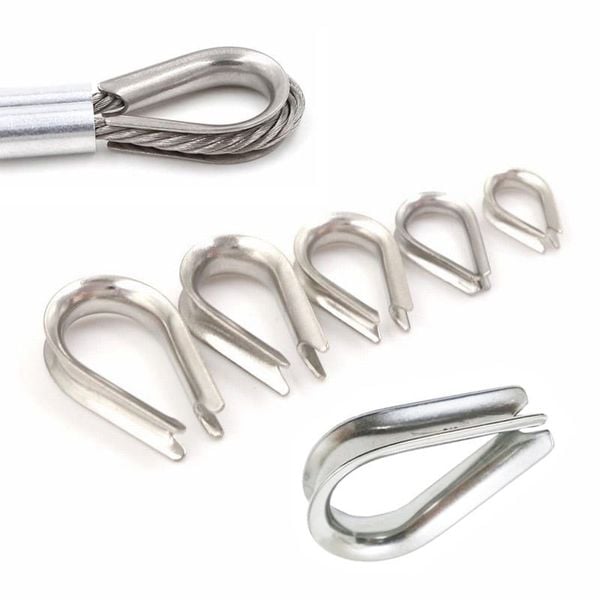

Thông Số Kỹ Thuật Của Wire Rope Thimble

Các loại wire rope thimble có nhiều kích thước khác nhau để phù hợp với đường kính dây cáp. Một số thông số phổ biến gồm:

• Đường kính cáp: từ 2 mm – 70 mm
• Vật liệu: thép carbon, thép mạ kẽm, inox
• Tiêu chuẩn sản xuất: DIN, EN, JIS
• Bề mặt: mạ kẽm nhúng nóng hoặc đánh bóng

Việc lựa chọn đúng kích thước thimble theo đường kính cáp là rất quan trọng để đảm bảo hiệu quả sử dụng.

Ứng Dụng Của Steel Wire Rope Thimble

• Ngành Nâng Hạ Và Rigging: Wire rope thimble được sử dụng rộng rãi trong các hệ thống sling cáp thép để nâng hàng hóa nặng.
• Ngành Hàng Hải: Trong ngành hàng hải, thimble giúp bảo vệ dây cáp khi neo tàu hoặc kéo tàu.
• Ngành Xây Dựng: Trong xây dựng, thimble được sử dụng trong các hệ thống: cẩu tháp, pa lăng, dây neo kết cấu
• Ngành Logistics Và Cảng Biển: Tại các cảng biển, dây cáp thép được sử dụng để nâng container và vận chuyển hàng hóa. Thimble giúp tăng độ bền của các dây sling trong quá trình làm việc.

Những Lưu Ý Khi Sử Dụng Wire Rope Thimble

Để đảm bảo hiệu quả và an toàn khi sử dụng thimble, cần lưu ý một số điểm sau:

• chọn thimble đúng kích thước dây cáp
• kiểm tra bề mặt thimble trước khi sử dụng
• không sử dụng thimble bị nứt hoặc biến dạng
• kết hợp với ferrule hoặc kẹp cáp đúng tiêu chuẩn

Ngoài ra, cần kiểm tra định kỳ các phụ kiện rigging để đảm bảo hệ thống luôn hoạt động an toàn.

Kết Luận

Steel Wire Rope Thimble là phụ kiện quan trọng trong các hệ thống dây cáp thép và rigging. Với chức năng bảo vệ vòng cáp khỏi mài mòn, biến dạng, thimble giúp kéo dài tuổi thọ dây cáp và tăng độ an toàn cho hệ thống nâng hạ. Nhờ thiết kế đơn giản nhưng hiệu quả, thimble được sử dụng rộng rãi trong nhiều lĩnh vực như xây dựng, hàng hải, logistics, công nghiệp nặng.

Khi được lựa chọn đúng kích thước và sử dụng đúng kỹ thuật, wire rope thimble sẽ giúp hệ thống cáp thép hoạt động bền bỉ và an toàn trong thời gian dài. Hãy liên hệ ngay với Sancopack
